在通过三坐标测量仪进行工件加工尺寸检验时，建立零件坐标系是进行尺寸评价时的基础，建立零件坐标系的方法有很多，今天我们来介绍一种适合于检验模具建立坐标系的方法——四面中分法。
四面中分法适合于待检零件形状是方方正正的，以下图工件为例，三坐标测量的具体操纵方法如下：
第一步
通过软件“导入CAD”功能，将模型导入国产三坐标RationalDMIS2软件软件中，具体操作步骤如下
导入时，根据零件的格式，选择正确格式的零件，比如上图我们演示的零件格式为STP格式，不正确的格式三坐标RationalDMIS2软件将无法识别。
第二步

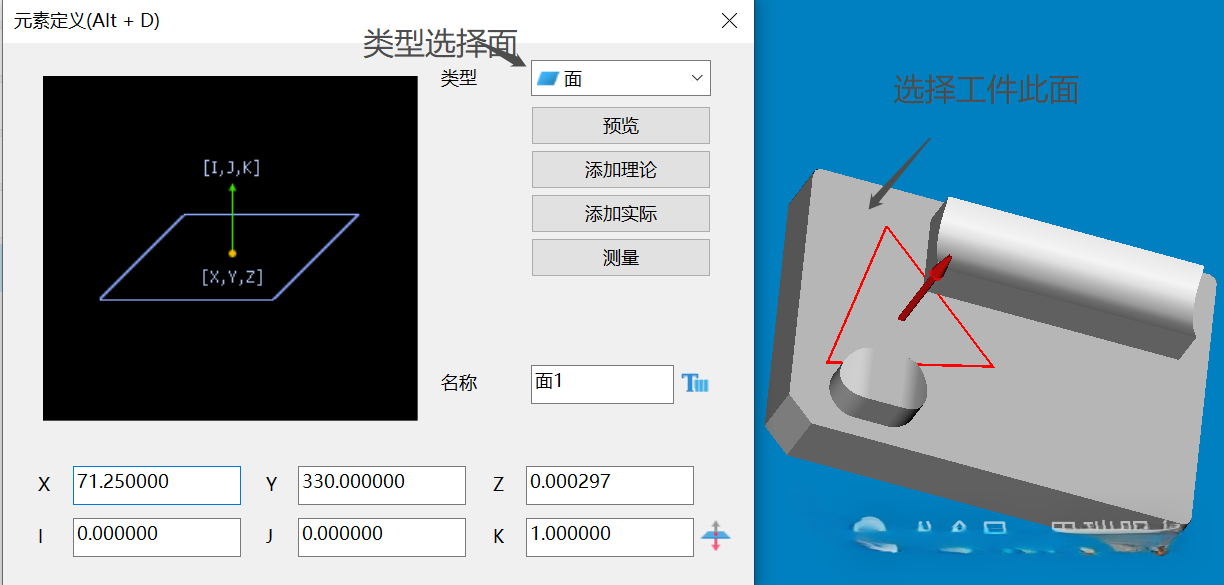

工件导入软件后，使用快捷键Alt+D进入“元素定义”功能，现在零件上表面选取一个平面。
选取完后点击添加实际，完成平面采集。
第三步

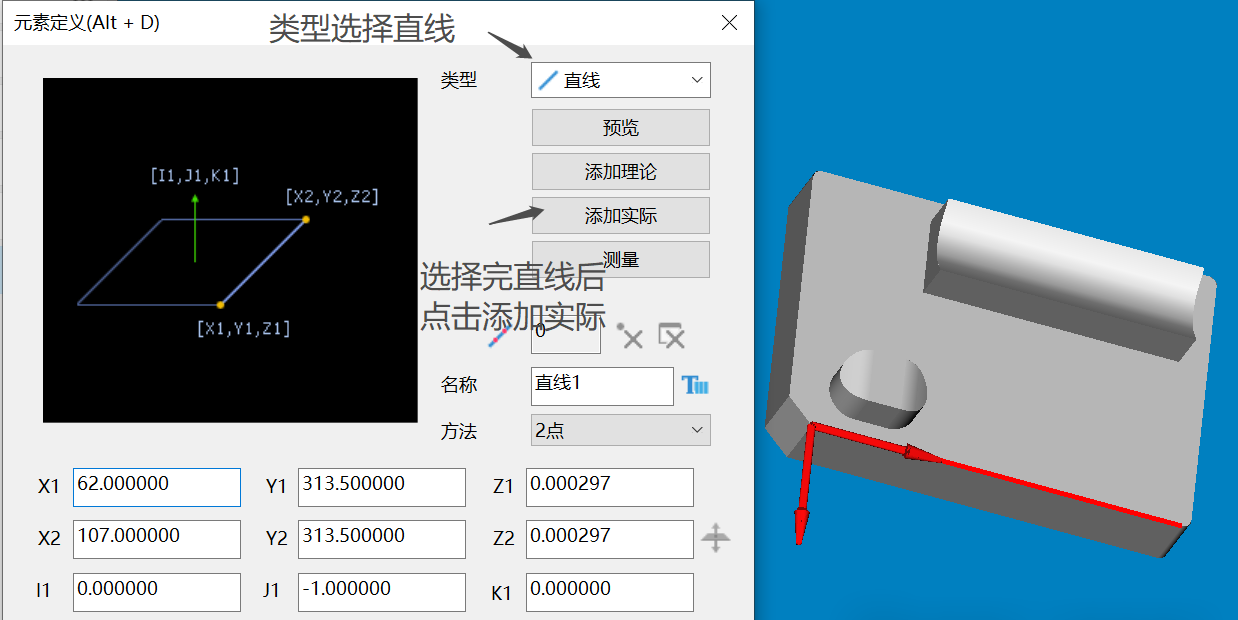

在工件四周使用“元素定义”命令采集四条直线，每定义完一条直线，都要点击依次添加 实际，直至四条直线都采集完。

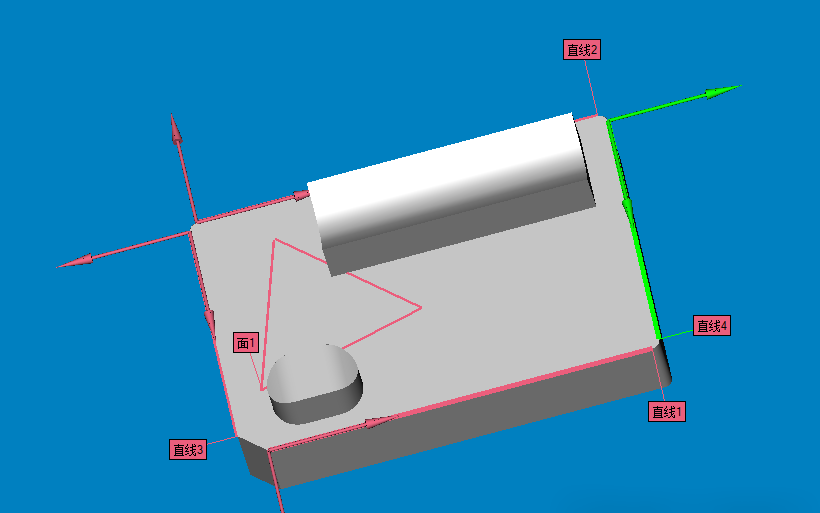

最终结果如下图：
第四步

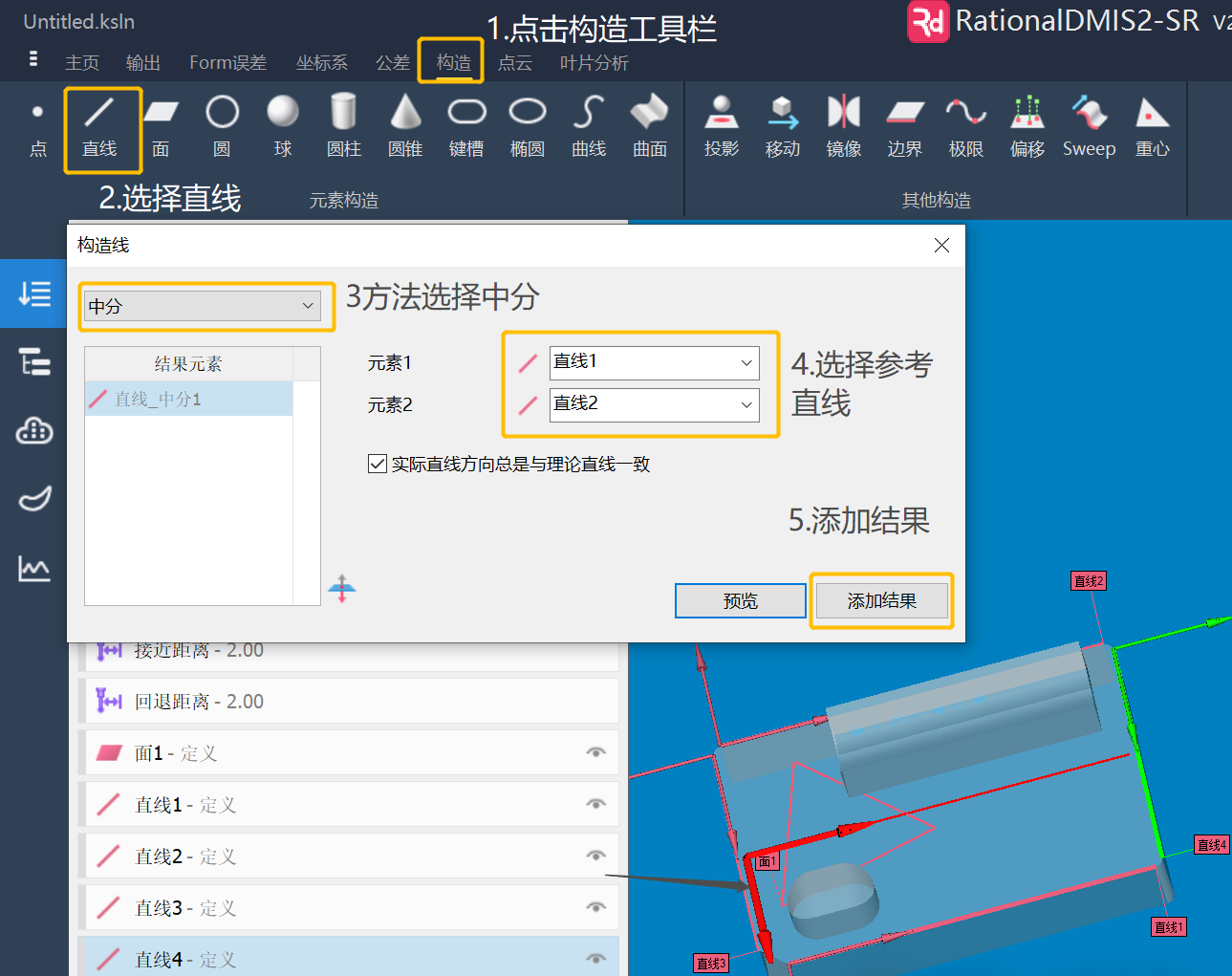

通过下述步骤进入直线构造界面：

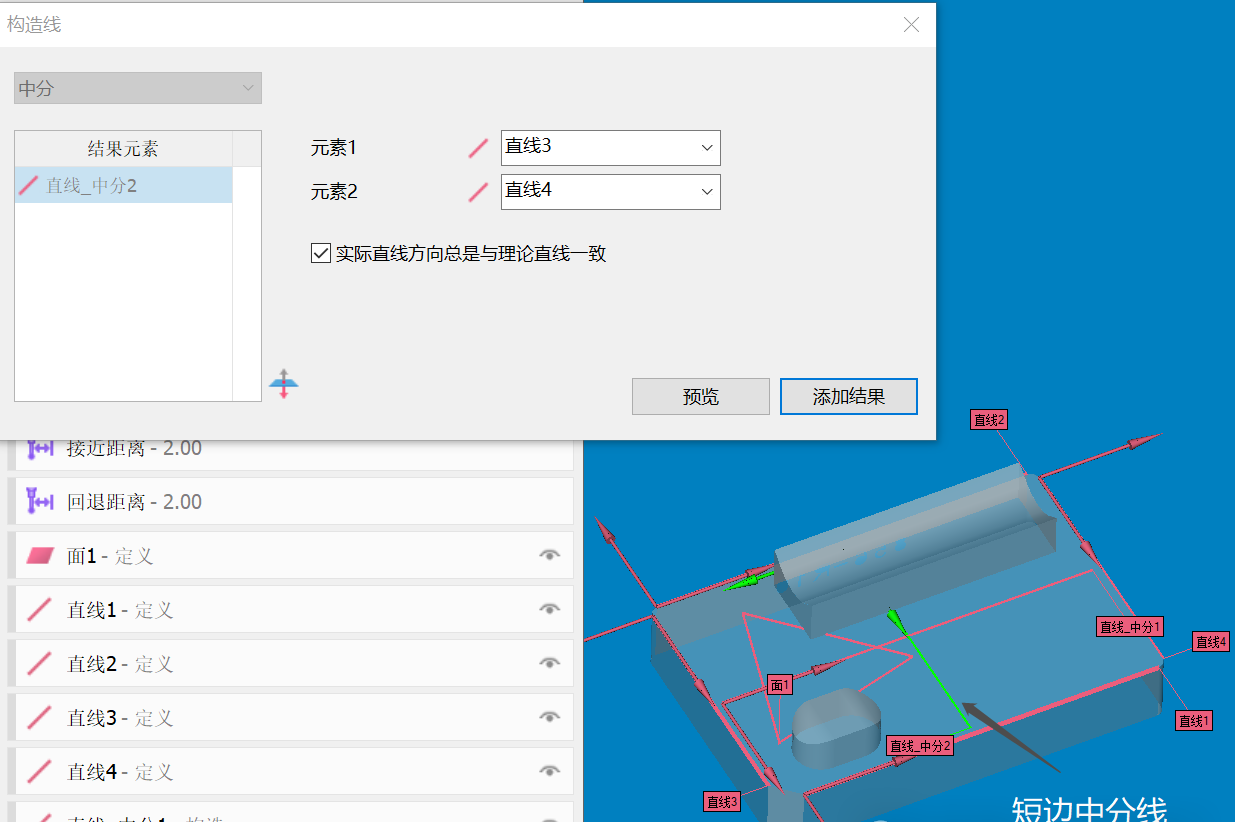

注意构造中分线时，长边直线为一组，短边直线为一组分别构造，通过一样的方法构造出来短边中分线，如下图：
第五步

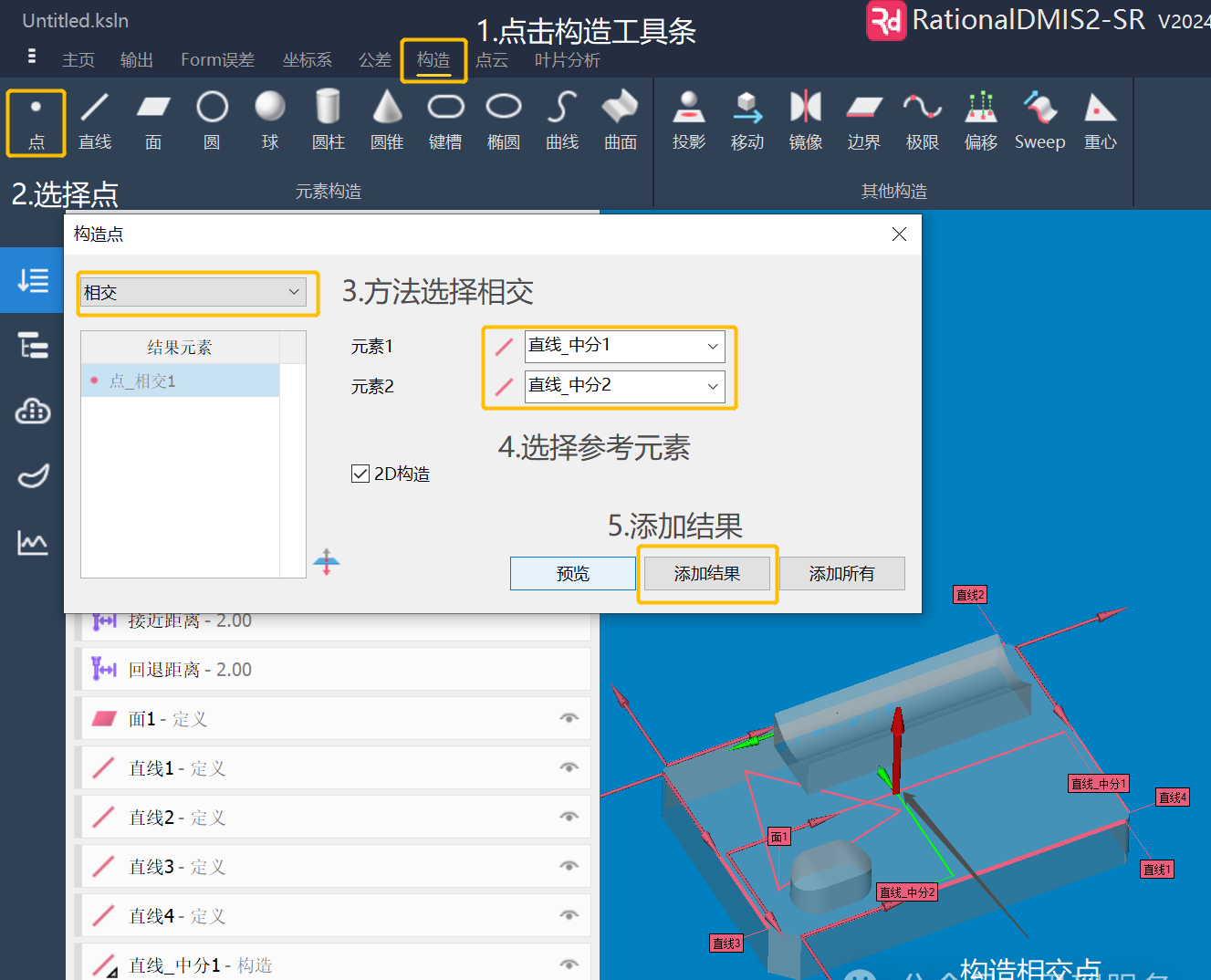

使用构造出来的两条中分线为参考元素，构造出来两条直线的交点，方法如下图：
第六步

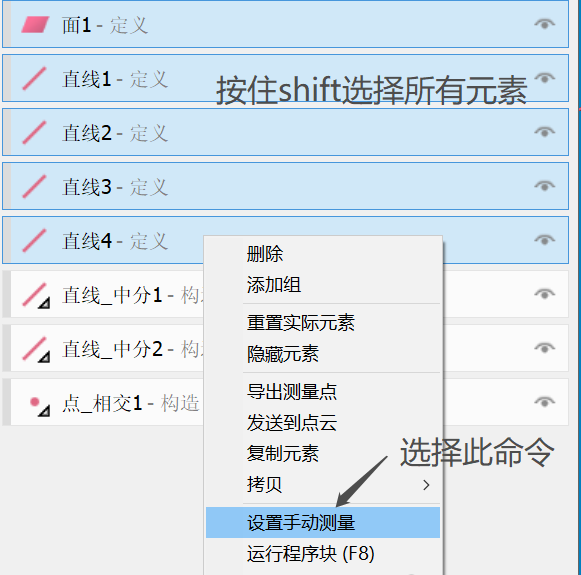

将定义的面以及四条直线，设置为手动测量。

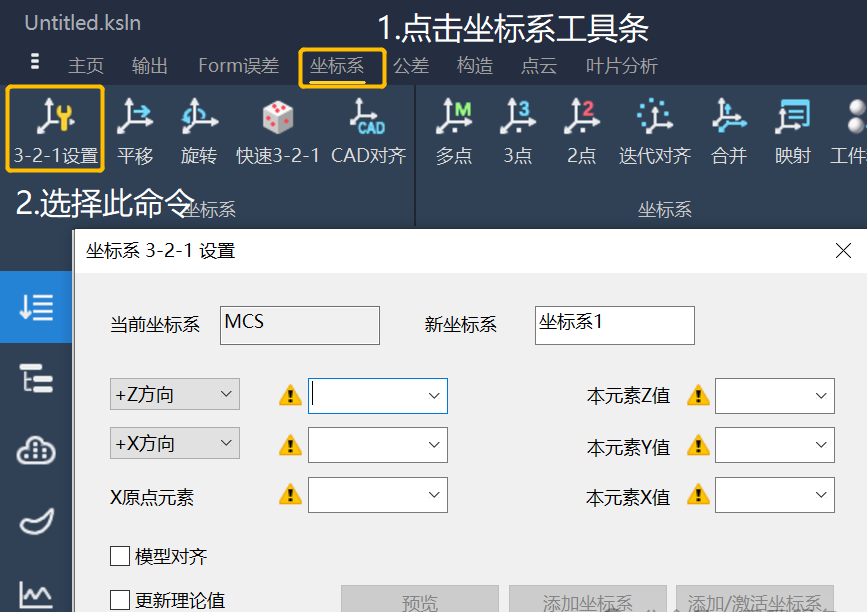

通过下图所示步骤，进入设置坐标系界面：

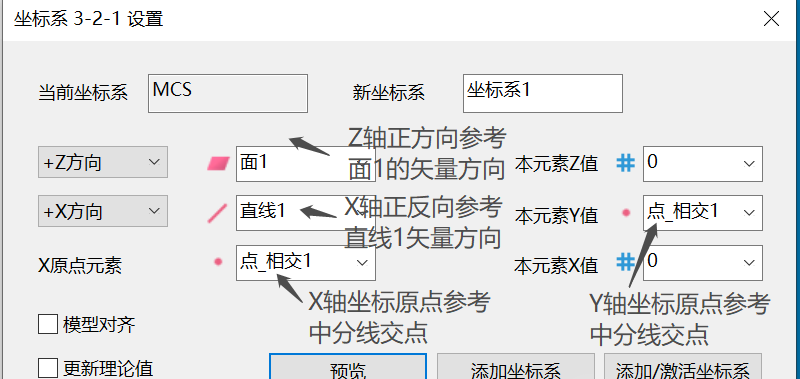

在坐标系设置界面，通过下图所示选项完成四面中分建立零件坐标系。

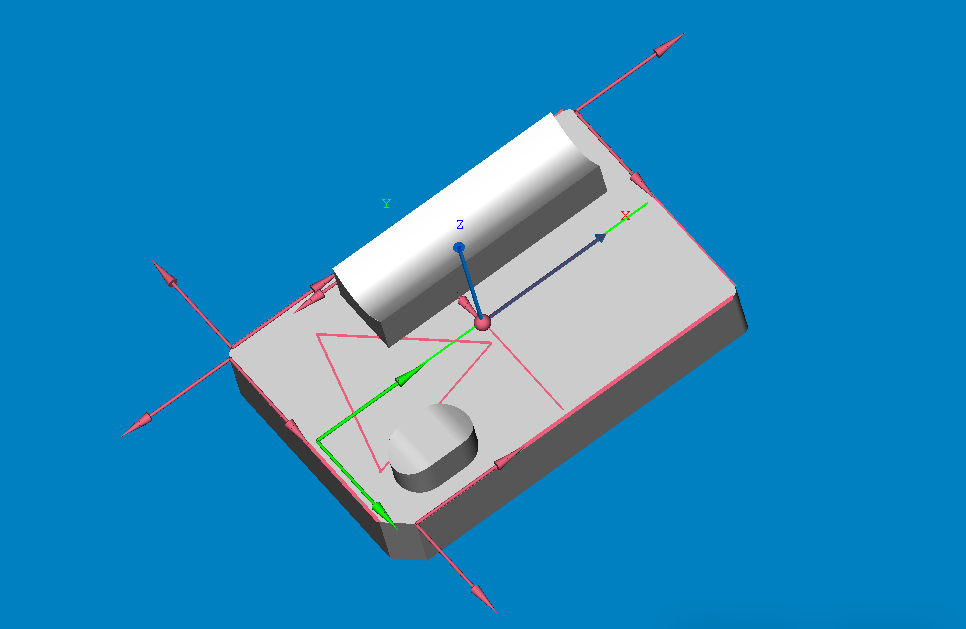

四面中分法建立的坐标系如下图所示：
以上就是关于国产三坐标RationalDMIS2软件四面中分建立零件坐标系的介绍。
