上期我们分析了三坐标Rational软件输出excel报告的难点，这一期重点讲述高效输出测量报告的实时操作。
3软件中定义模板
富彩vip1、在输出窗口（F5）——打开设置——设备定义——右键定义设备

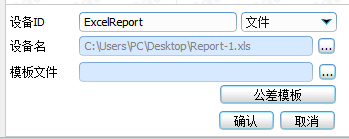

富彩vip2、设备ID命名：如ExcelReport ，类型选择文件
3、设备名：选择刚才另存的Report-1.xls，提示覆盖，点击确认。
富彩vip

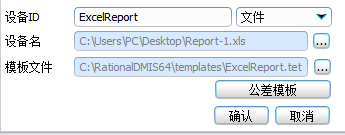

富彩vip4、点击公差模板，点击右上角 “...”按钮创建一个新的公差模板，如：ExcelReport.tet
富彩vip

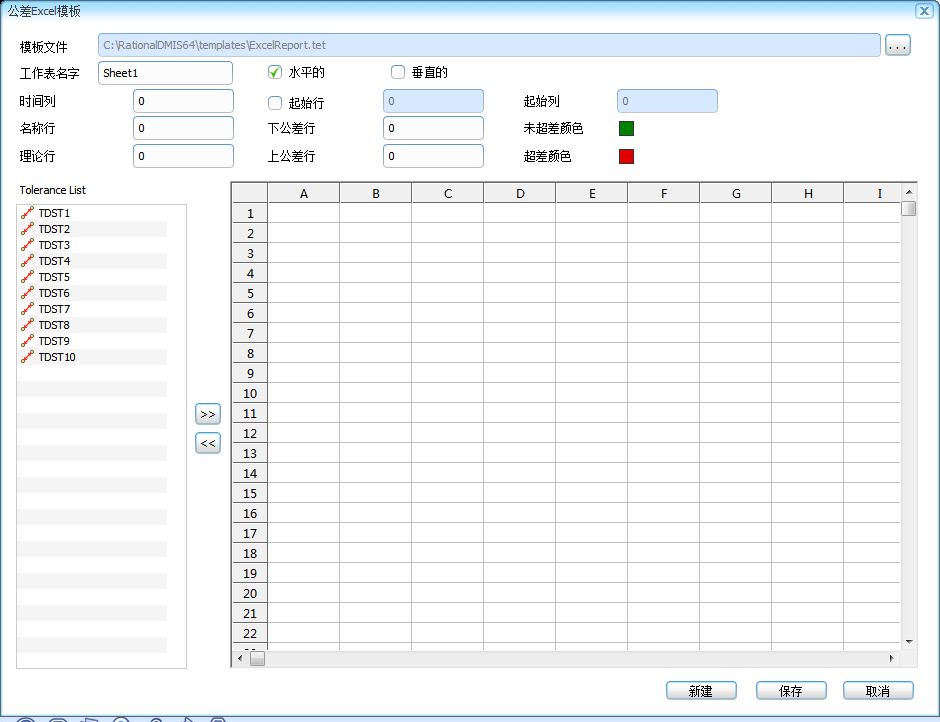

5、设置水平垂直输出类型，注意工作表名称要与模板表名称一致
富彩vip
6、设置理论值与公差的输出行或列，不输出则设置为0，如图为垂直输出设置，
7设置公差输出位置，注意要在实际位置的下一行和前一列位置设置
在左侧选择所要公差，点击向右传送，得到如图情况，保存：
富彩vip
8、点击下图确定

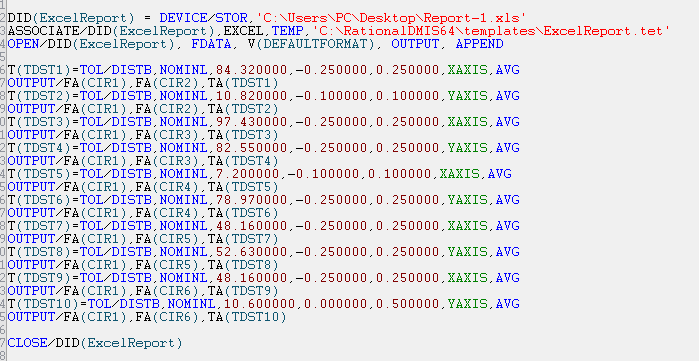

9、程序编写：如图所示，将公差放在打开与关闭中间，设置输出模式为追加模式

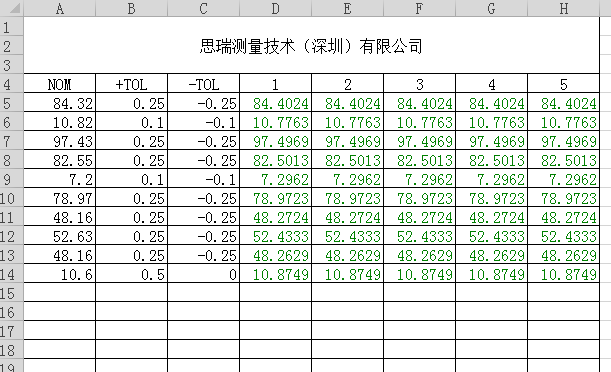

10、运行多次程序后效果如图
富彩vip三坐标测量软件操作完整视频
视频1
（想要观看完整视频的量友，请关注富彩富彩vip测量官方微信公众号搜索近期文章）
注意
富彩vip如果需要重新输出，则将原始报告模板文件，重新另存一个新文件，注意这个原始报告文件不是上文中的Report-1,否则会继续往后输出，如文件名变更，则程序中对应变更即可。
Rational dmis软件是海克斯康集团旗下的一款吗三坐标测量软件，与另一款PC-DMIS软件一起“并肩作战”，软件强大的兼容性为富彩vipCroma家族三坐标测量仪带来更多可能性。
富彩Rational DMIS测量软件，模块丰富的计量软件，完全支持I++ 控制协议。界面友好、操作快速简便、与 CAD数据的无缝连接、从测量即可输出100%图形可视化报告，给企业提供完整的测量解决方案。
