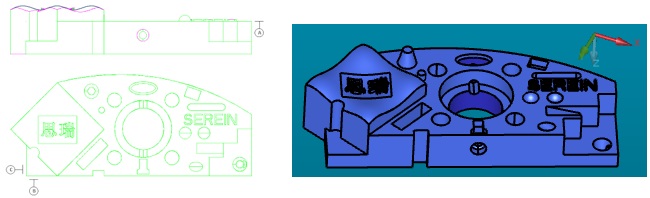

应用背景：在三坐标仪富彩vip导入CAD检测单件产品尺寸时，单件对应的二维图纸会标明相关检测基准（图一），实际建立的工件坐标系需要满足图纸要求，而导入的CAD模型往往是成品的整体设计坐标系（图二），此时二者坐标关系并不一致。
思考： 软件“CAD=工件”的原理是将CAD模型坐标系对齐至实际触碰建立的三坐标仪富彩vip工件坐标系，二者关系需一致，因此需要先将CAD模型坐标系进行转换。
应用过程：

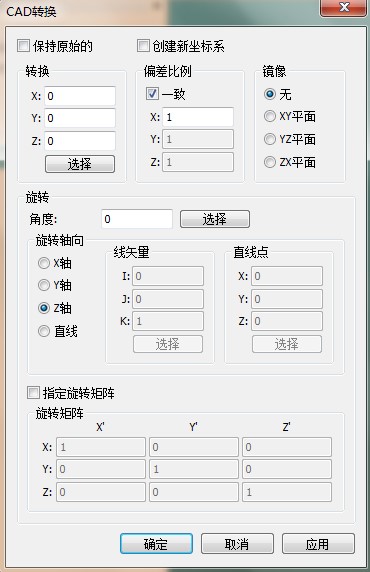

1. 新建三坐标仪测量程序，导入CAD模型，选择命令：操作→图形显示窗口→转换
富彩vip2. 运用“旋转”功能区命令， 将CAD模型坐标系的轴向与工件坐标系转换一致

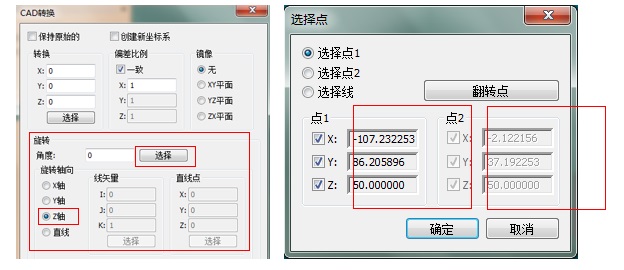

2.1 首先将CAD模型坐标系的X轴轴向与产品B基准方向转换一致：“Z轴”（旋转轴向）→“选择”→在CAD模型对应B基准的边上依次选择点1和点2→“确定”

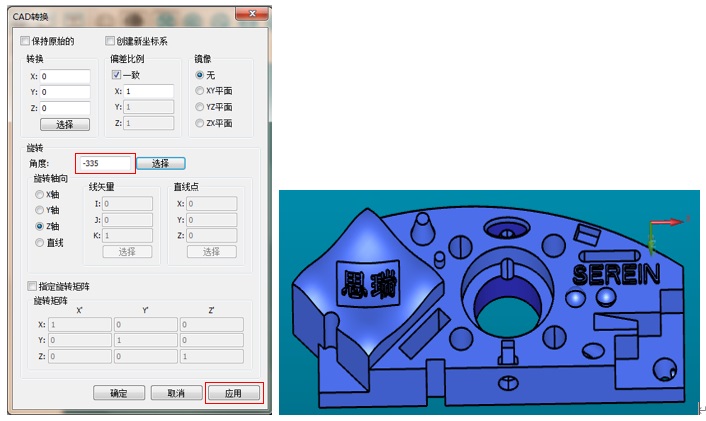

富彩vip2.2 此时已自动填写了需要旋转的角度，点击“应用”
2.3 观察CAD模型，此时Z轴方向与基准A面的矢量方向不一致，为方便后续操作，可以转换一致：“X轴”（旋转轴向）→角度输入“180”→“应用”
3. 运用“转换”功能区命令， 将CAD模型坐标系原点与工件坐标系转换一致

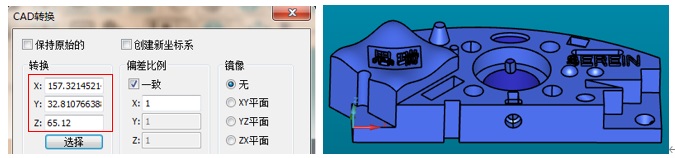

富彩vip 3.1 点击“选择”→在B,C基准交线处选择一点→“确定”→“应用”

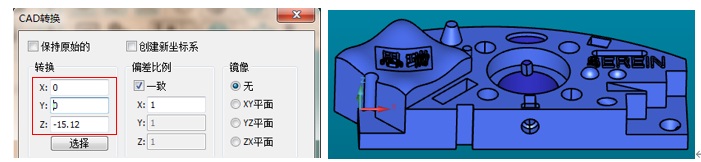

富彩vip3.2 再次点击“选择”→在A基准面选择一点→“确定”→“将自动填入的XY值修改为0”→“应用”
