在操作三坐标测量仪rational-DMIS软件输出测量结果时，传统的PDF报告在数据的统计和分析中非常不便，EXCEL表格可以帮助我们统计测量数据，制作过程控制图，在产品的生产过程中，过程控制不仅可以快速发现不良品，而且数据的分析结果可反作用于生产过程改善生产工艺，降低生产成本。
产品尺寸输出至“固定”的检测表里，需要通过DMIS语句定制输出。但对于没有语言类编程基础的用户来说，操作相对困难，让人望而却步，只能选择手动去填入EXCEL，这将耗费大量的时间，并且还容易抄写错误，给公司带来不必要的损失。
现在我们可以通过三坐标测量仪富彩vipRational软件强大的“拖拽”功能，无需人工去写语句，鼠标拖拽即可，快速实现自动编写语句，简单易学易上手。

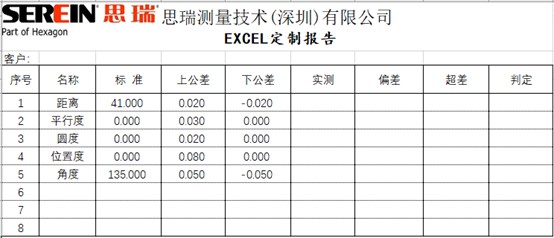

富彩vip01准备一个存储数据的Excel表格
富彩vip可以创建一个新Excel表格，也可以选择已有的Excel表格格式。
02拖放Excel表格到输出窗口
以下图中红色方框中的几个尺寸举例，将它们输出到Excel表格，先从电脑桌面鼠标左键点击Excel表格拖拽到三坐标富彩vip测量仪rational-DMIS软件报告窗口。
03将公差赋值到变量

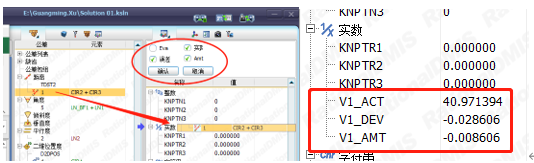

在双数据区，依次拖放公差到实数变量区，等软件弹出选择窗口时选择要输出的内容，点击确定即可完成赋值。
04输出变量到表格

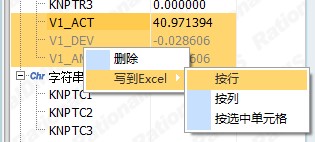

完成赋值后，首先在表格中选中要写入数据的单元格，然后选中所有要输出的变量，再使用鼠标右键，选择写到EXCEL，再选择‘按行’还是‘按列’，即可完成数据输出。
剩下的数据依次这样操作。数据全部输出完成后，点击EXCEL功能中的退出按钮，退出表格。
以上所有操作在打开自学习状态时，三坐标测量仪rational-DMIS软件可以自动生成对应的程序语句。
富彩Rational DMIS测量软件，模块丰富的计量软件，完全支持I++ 控制协议。界面友好、操作快速简便、与 CAD数据的无缝连接、从测量即可输出100%图形可视化报告，给企业提供完整的测量解决方案。
