技术应用 | PC-DMIS影像和测针偏置设置

发表时间:2024-12-27 17:12:16 作者:三坐标 来源:aboutmyhair.net 浏览:805

在使用PC-DMIS软件进行高精度测量时,影像测头和机械测针准确的偏置设置能够提高测量结果的可靠性,保证数据的精确性。此次富彩测量将为大家详细描述如何完成影像和测针偏置设置。





准备工作



在开始校准之前,先将环规和标准球放到合适的高度,并且检查影像测头在同一高度下可以很清晰的看到环规的轮廓,避免校准的时候影像无法正确的测量环规。



校验步



一、首先使用标准球将探针进行校验,做好探针的测头补偿。

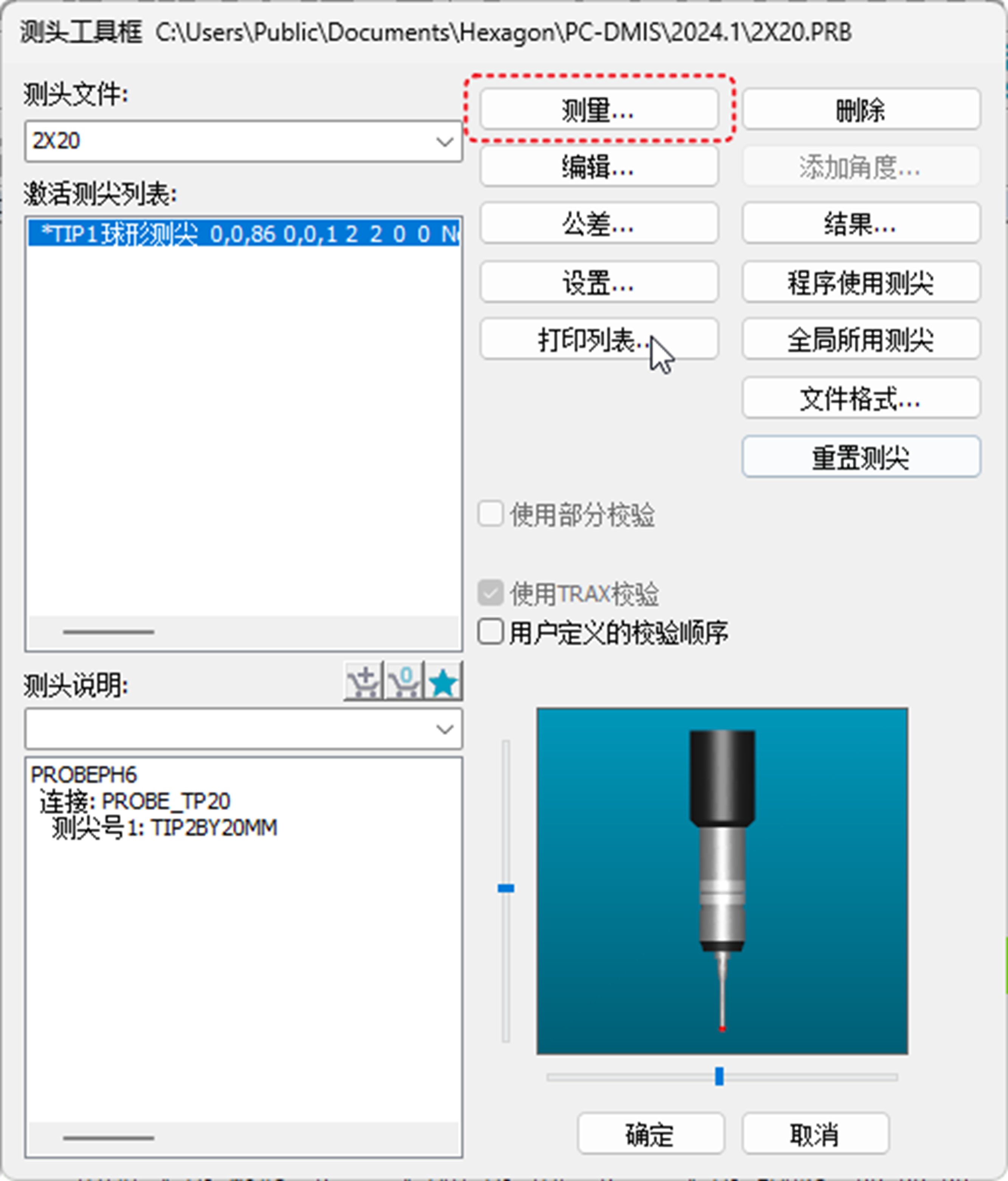

1、 打开测头工具框,选中探针测头,点击“测量”。

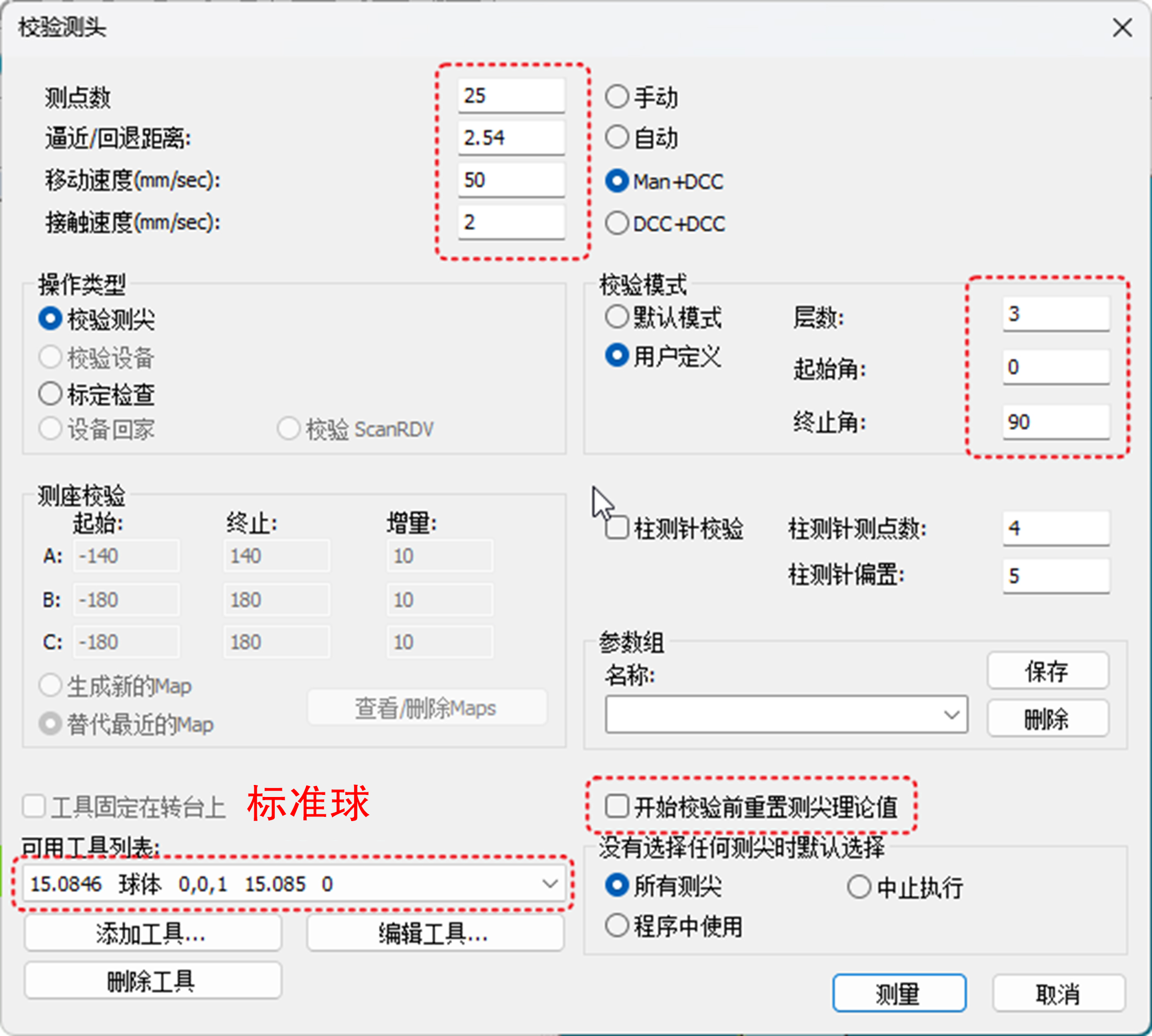

2、校验工具选择预先定义好的标准球,测点数,层数可以根据实际情况修改,参考如下图。(注意:不要勾选“开始校验前重置测尖理论值”)。

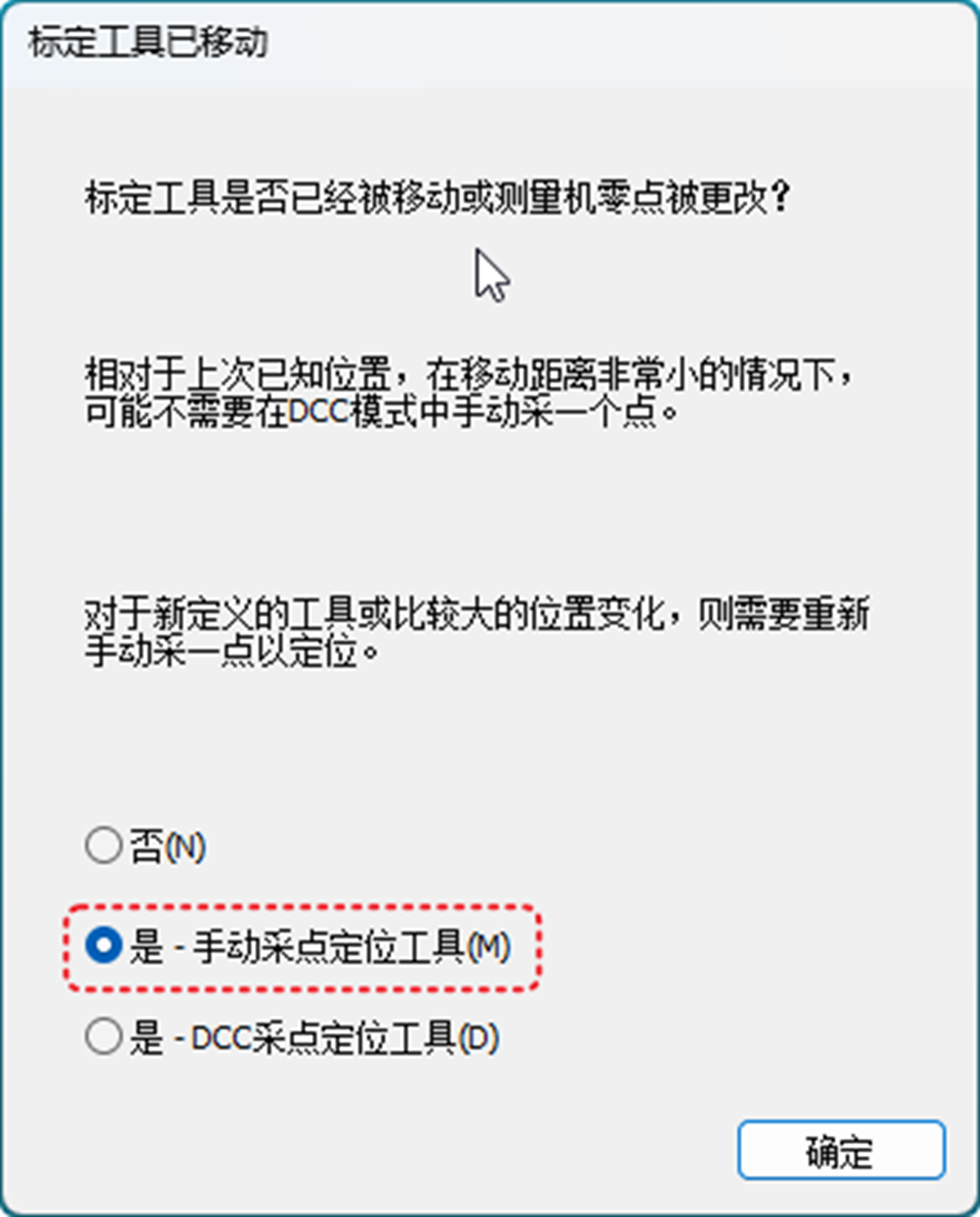

3、在提示校验工具是否被移动的对话框中,选择第二项“是-手动采点定位工具”并点击确定。



4、 手动在标准球的正上方踩一个点并点击确认(直测针的时候)。



二、影像测头的“校验测头偏置”

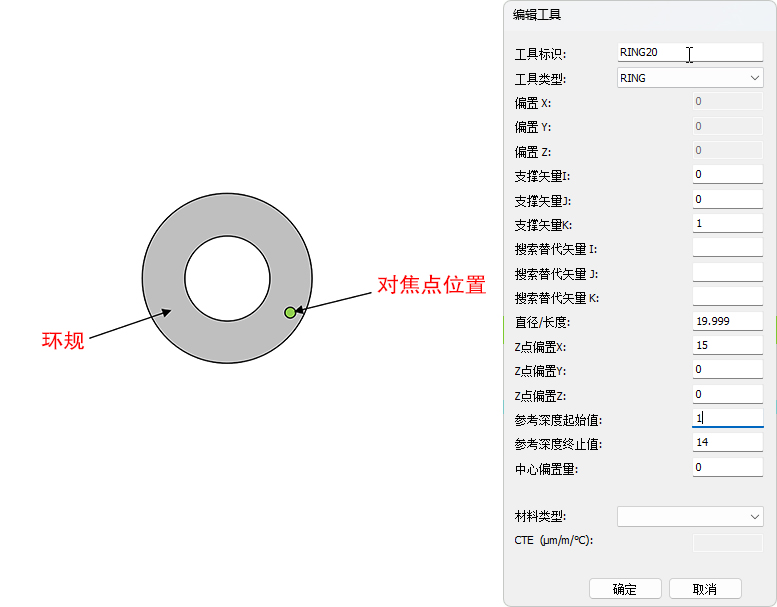

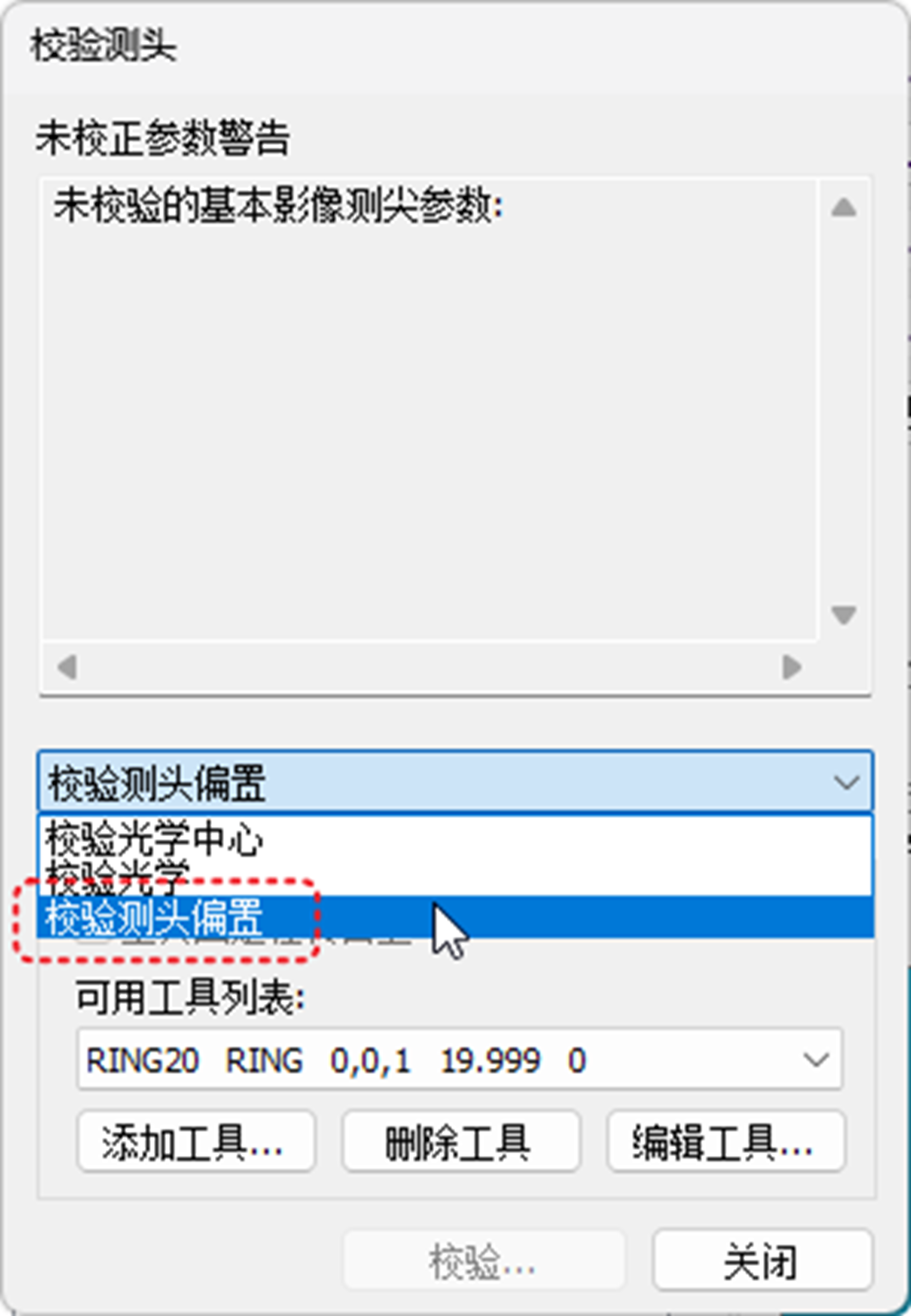

1、 第一次使用时需要先将校验工具设置好,使用校验工具为环规,具体设置参考下图,其中Z点偏置X设置的是影像对焦的距离圆点的位置,参考上表面往下偏移深度,避开环规倒角。



2、 开始校验,放大倍率可以设置最大或者五倍,区域覆盖是圆的测量覆盖范围,默认百分之10,可以调整。

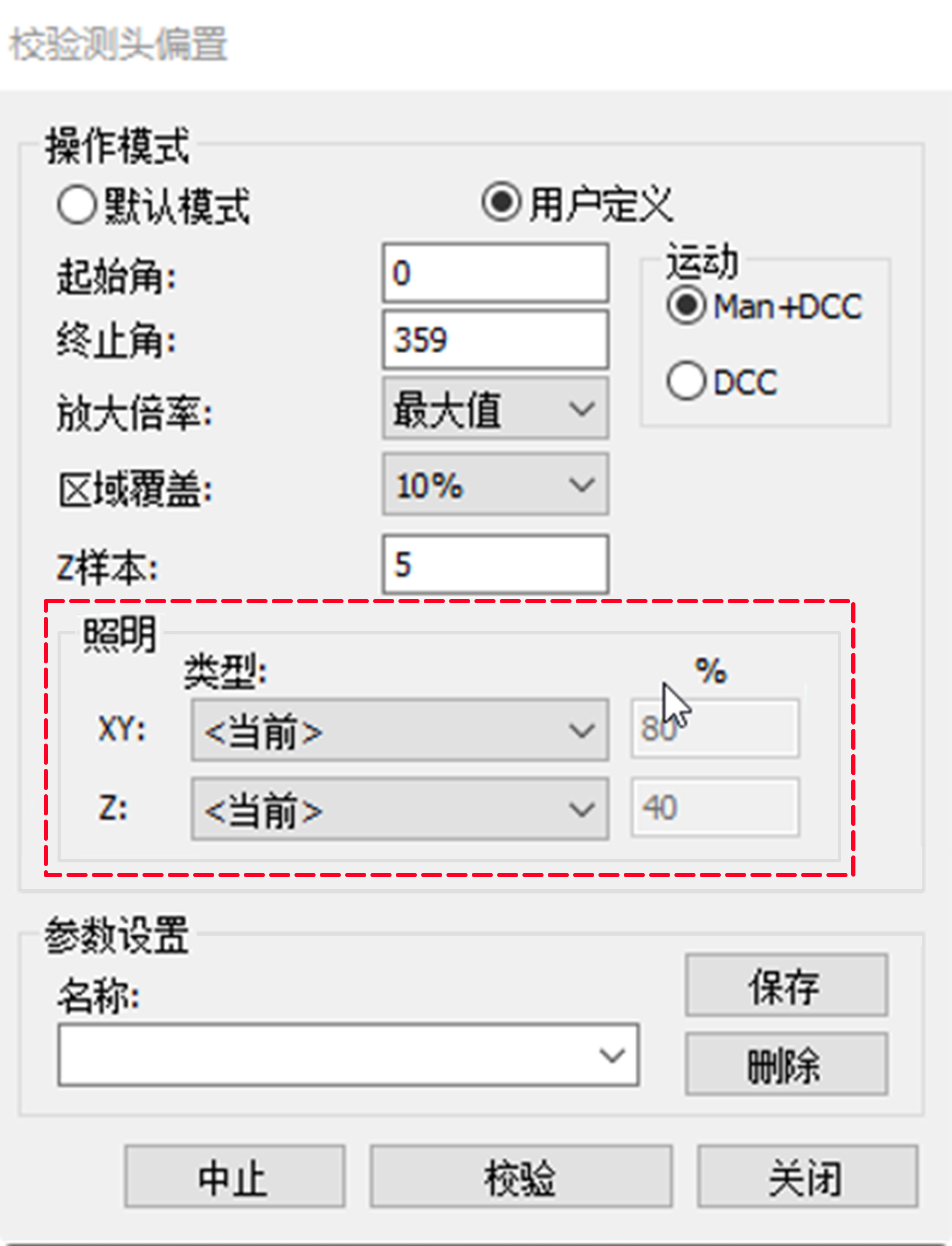

Z样本是样例点数,影像测头在环规上表面踩五个对焦点;照明可以设置当前的灯光;运动方式选:MAN+DCC;开始校验,根据提示在校验工具是否移动选是,然后手动在环规内孔取3个点,继续校验,等待校验完成。

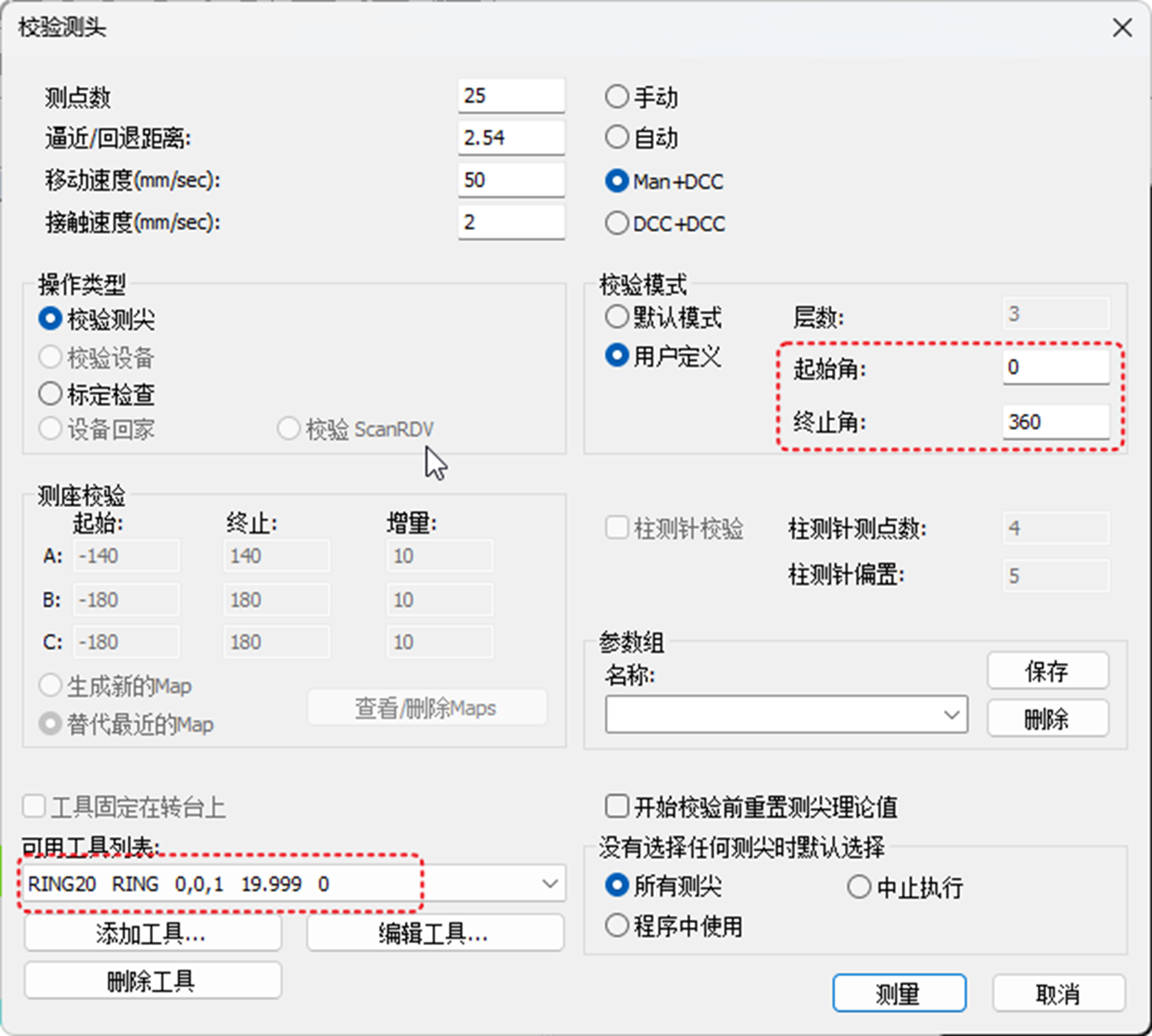

3、影像校验完环规之后切换到探针,选中测尖之后点击“测量”,切换工具为环规,设置终止角度为360度,点击“校验”,在弹出的提示校验工具是否移动这里选否,通过测量同一位置的环规来实现关联。

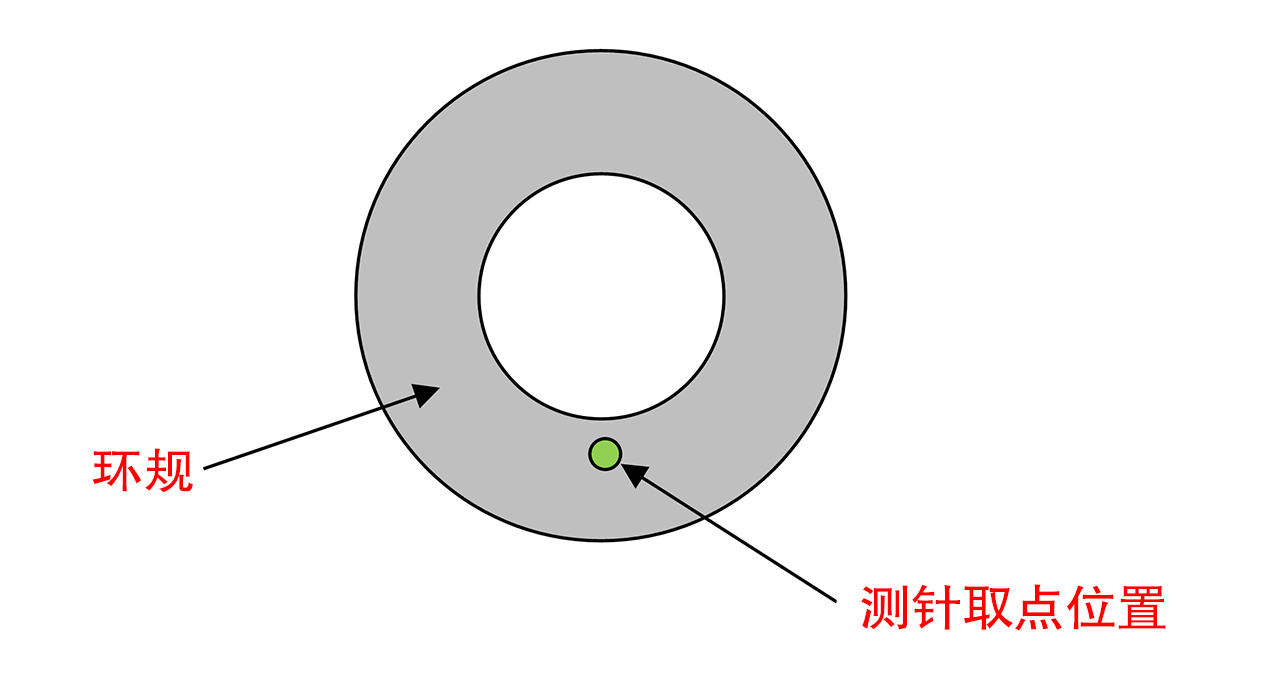

4、根据提示使用摇杆在环规的上表面的下方踩一个点,确认之后开始自动校验。



通过上述详细步骤,便可完成PC-DMIS软件中影像测头和机械测针的偏置校准。正确的设置不仅能够确保测量设备的精度,还能有效提升工作效率,减少因误差导致的重复工作。如果您有疑问,或希望进一步优化测量过程,富彩vip技术支持团队随时为您提供专业指导。
