当工件上的待测元素围绕某个元素中心按照圆周均分，三坐标测量这些元素时，常规方法是转一个探头角度测一个元素，但如果待测元素过多时，你知道怎么快速完成待测元素的测量程序编写吗？今天我们通过一个例子介绍如何快速编写圆周分布元素的三坐标测量机测量程序。
应用场景

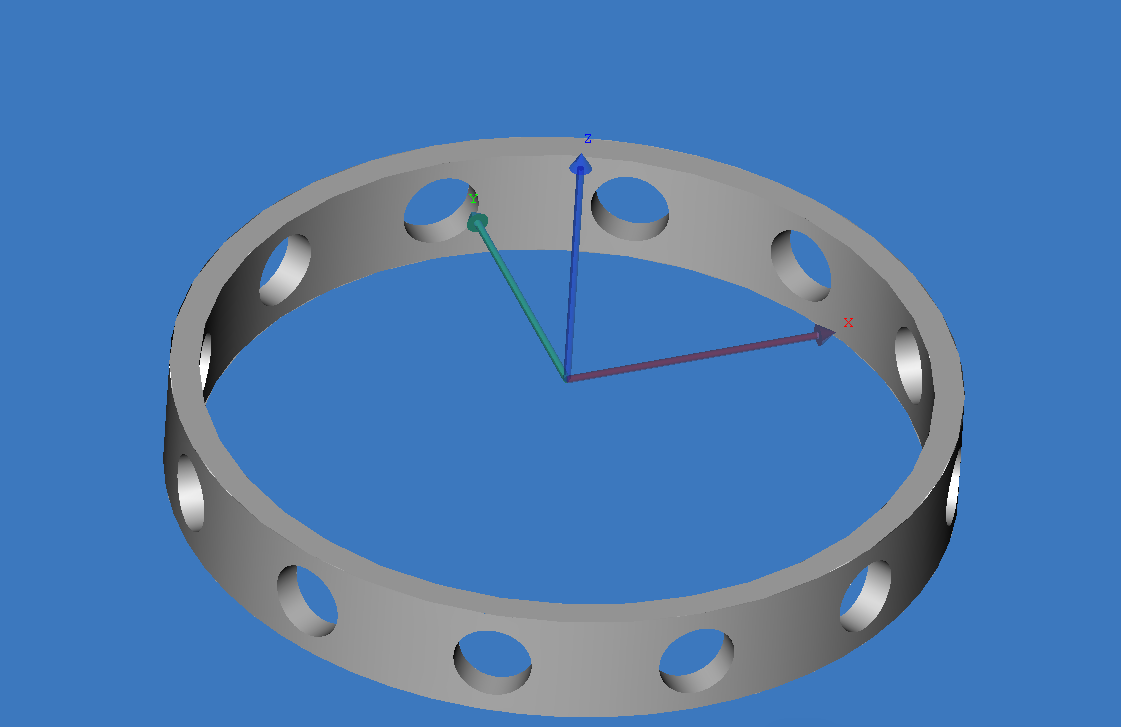

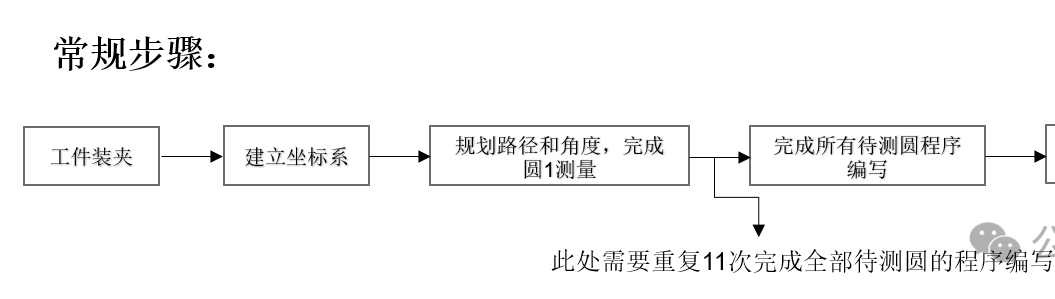

举例如上图三坐标测量员小瑞需测量上图所示工件上按圆周均分的圆，两圆之间按照30°均分，建立好零件坐标系后，按照常规操作编写测量程序，所需步骤如下图：

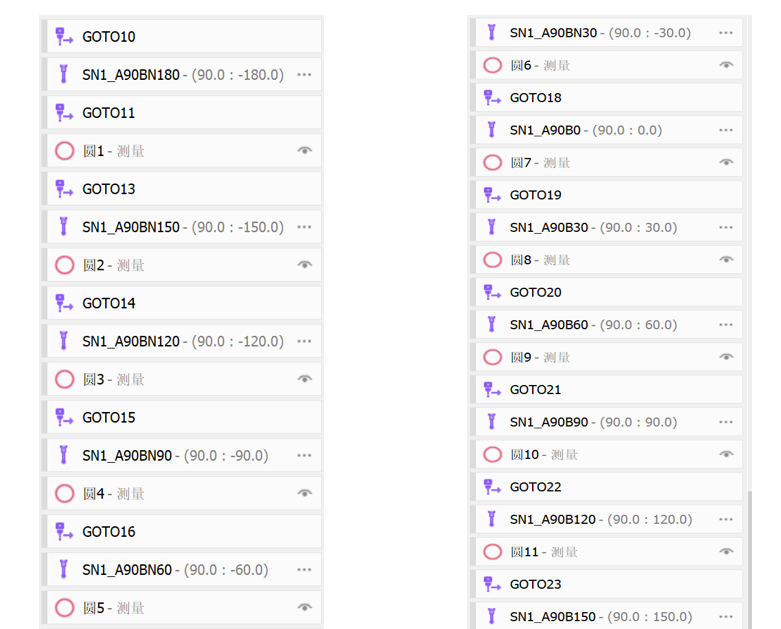

通过上图步骤编写的测量程序如下图：

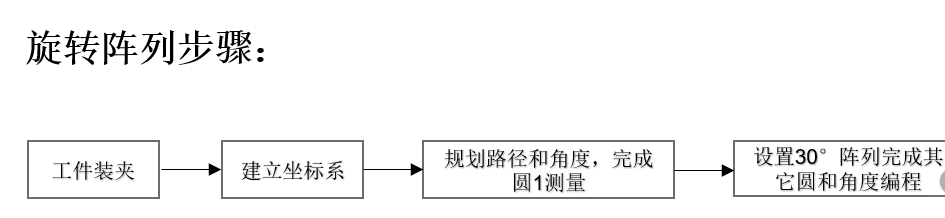

假设完成一个圆的程序编写需要1分钟，完成12个圆需要花费12分钟，比较耗时，下面我们介绍使用旋转阵列完成测量程序编写，所需步骤如下：
使用旋转阵列后，可直接完成剩余待测圆程序编写，省略常规方法重复11步编写测量圆的步骤，可节省11分钟，提高编程效率，旋转阵列的操作方法如下：

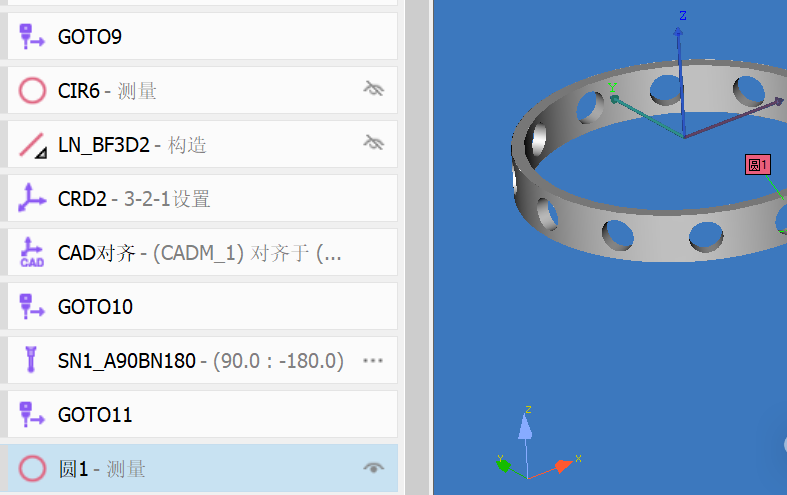

第一步首先我们在探头界面创建一个合适的角度去测量一个圆，如使用A90B-180角度去测量下图圆1。

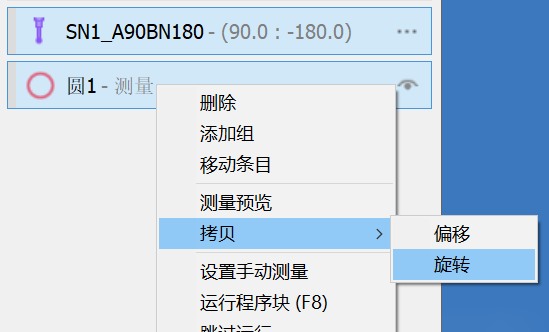

然后在三坐标测量软件界面，同时选中测头与圆程序语句，鼠标右击选择拷贝中的旋转，如下图：

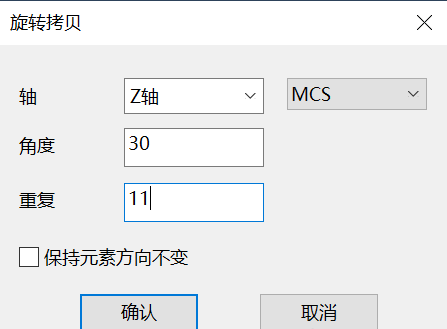

进入旋转拷贝界面后，在角度里面输入30°，重复里输入11，如下图：

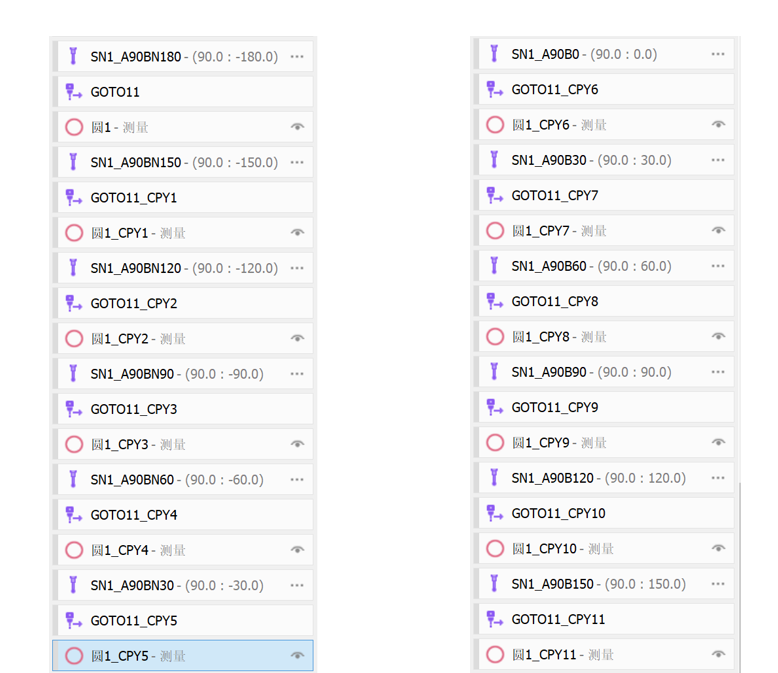

点击确认后，程序自动生成其它圆测量程序，如下图：
通过以上方法可以快速完成待测圆测量程序的编写，能够提高效率。
以上就是关于三坐标测量软件RationalDMIS2旋转阵列的应用的介绍。
