一、汽车踏板介绍：

富彩vip 汽车踏板众所周知也就是刹车踏板，即脚刹（行车制动器）的踏板，汽车踏板主要为减速停车用。它是汽车驾驶五大操纵件之一，使用频次非常高。汽车踏板在汽车驾驶中有着直接的影响。

 二、适用范围：

富彩vip 汽车踏板为汽车上的一个配件。根据工件的测量要求，主要是在型面上测量若干点，从而进行理论实际比对。

 三、测量注意事项：

富彩vip测量此类工件时一般不提供图纸，主要是在3D模型上测量若干点，观察实物与3D图档的偏差，确认需要使用迭代法建立坐标系。

四、测量过程分析：

第一步：进行工件分析。 、需要提供3D数模，根据数模和实物采用迭代法建立坐标系；

富彩vip2、提供测量点大致位置，根据数模测量若干点进行公差比对；

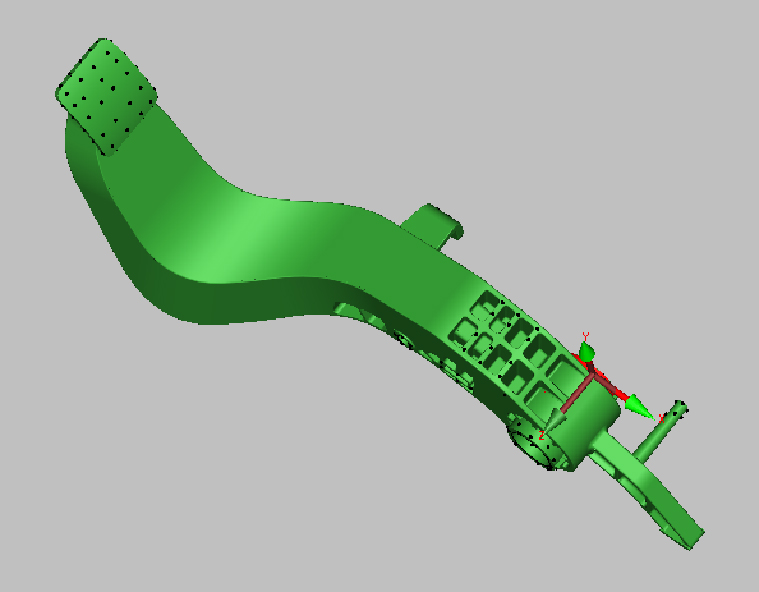

富彩vip注：需要提供3D图档，并提供测量位置，主要为了解汽配件的测量方案，图档和实物如下：

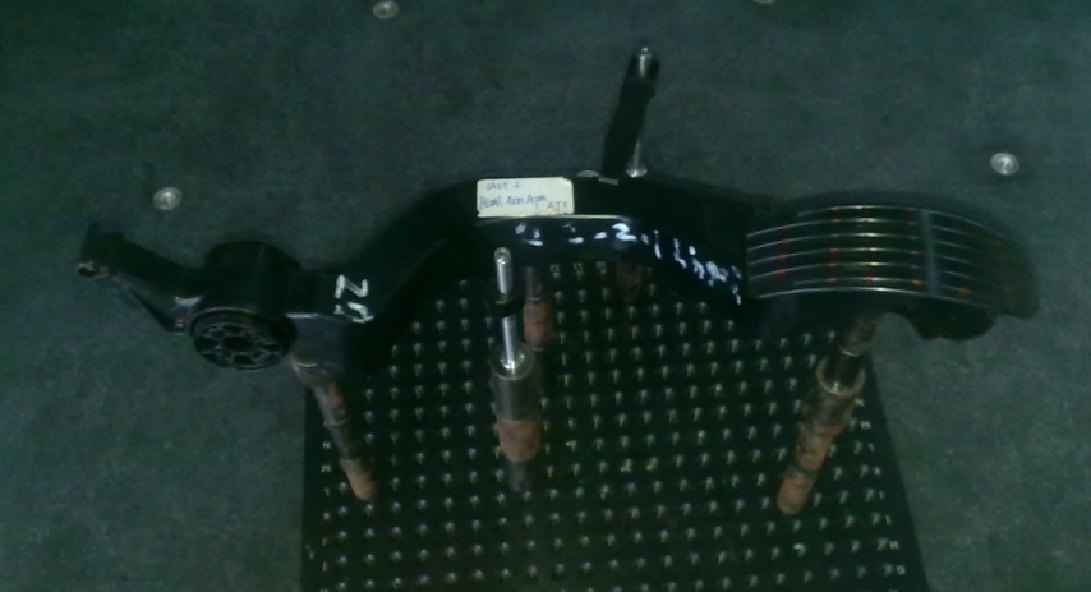

第二步：工件装夹。了解基准和测量要求后，就可以进行工件的装夹了；此工件为特殊塑料钢工件，故可使用我们96件夹具中的登高块和压片来进行固定；固定方法见下图：

五、具体测量步骤：

富彩vip由于外形线是比较薄，且工件部分位置比较深，可使用直径Φ1mm和Φ1.5mm的测针，40mm长加长杆。

1、测针校验：此案例须用到多个角度组合测量；

富彩vip2、手动建坐标系：面——圆——圆，需要在F5里设置手动测量回退距离；

3、自动建坐标系：6点迭代法建立坐标系，需要在F10里设置自动回退距离；

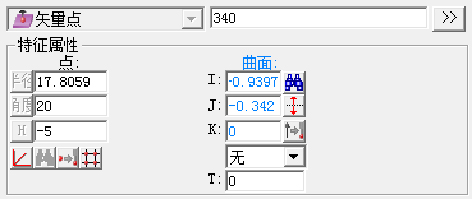

4、测量点：根据在实物上标注的位置测量点，先从模型上取点然后点创建，机器自动测量点，不同角度的更换，需添加移动位置测量所需要的所有点，如下图：

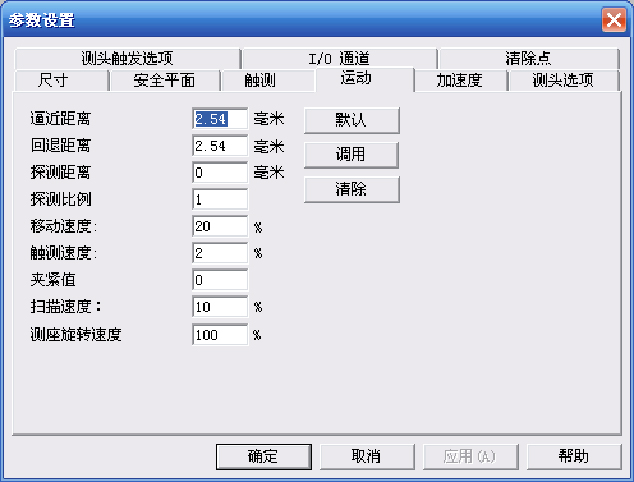

注意：该工件测量要点，由于工件变形比较大，所以有部分点按常规方法无法测量，这样就需要打开F10设置，设置合适的逼近距离、回退距离、探测距离。

5、评价：

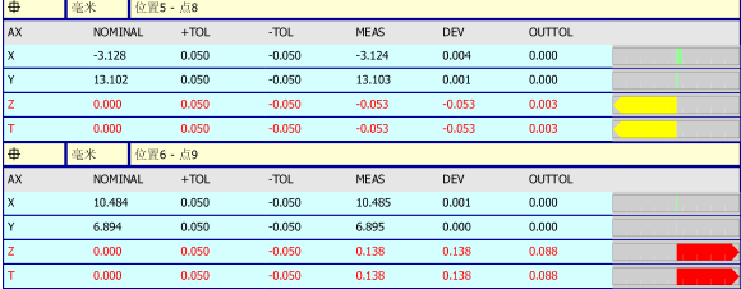

①点的坐标公差：对所测量的所有点进行点的坐标公差评价，输入正确的公差后报告会以颜色的形式来显示工件是否超差，是偏大还是偏小；其中绿色是合格，黄色偏小，红色偏大。

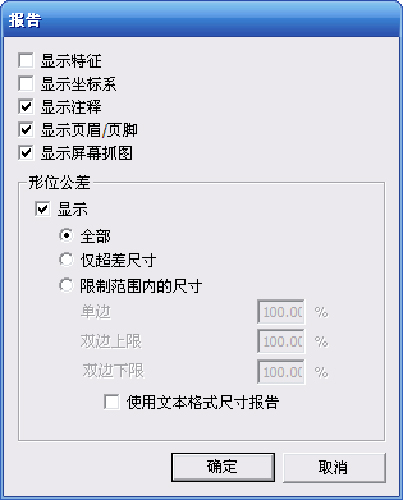

②根据客户需求在检查报告中只输出超差项，报告窗口——鼠标右键——编辑对象。

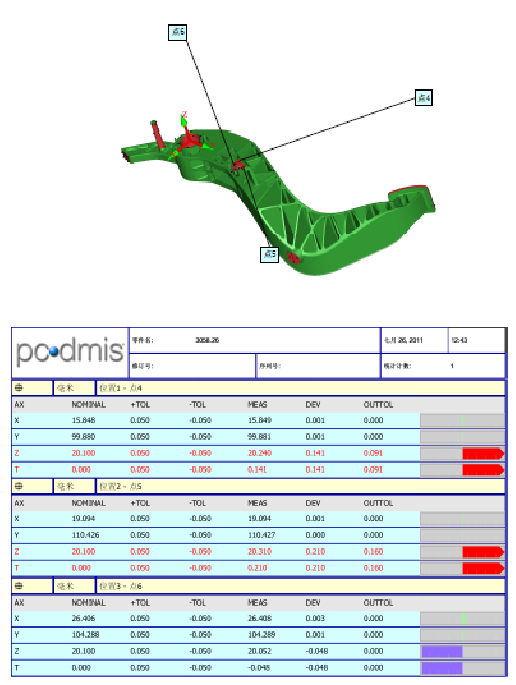

6、报告，如下图：

7、将报告输出为PDF档案，整个测量完成。

注意：根据实际需求可以输出图像数据报告或者图形报告。

六、总结：

富彩vip此汽车踏板检测案例主要运用到了六点迭代法建立坐标系，矢量点测量，点的坐标公差评价，导入3D等命令，对于汽车零配件测量有一定的参考作用。

七、模具检测机型、测头配置推荐：

Croma三坐标测量仪；测头配置：TESASTAR7.5-M8
