五金零部件检测步骤分享

发表时间：2021-07-05 09:07:17 作者：富彩瑕疵检测来源：aboutmyhair.net 浏览：

一、五金零部件工件介绍：

富彩vip五金零部件是指铁、钢、铝等金属经过锻造、压延、切割等物理加工制造而成的各种金属器具件。传统的五金零件中也叫小五金、五金配件。五金零部件包含模具五金零件、机械五金零件、日用五金零件、橱窗五金零件、船舶五金零件、建筑五金

富彩vip零件、航空航天五金零件以及安防用品等。

二、适用范围：

富彩vip此案例为汽车上的一个配件：五金零部件，适合测量类似产品。

三、测量注意事项：

富彩vip主要测量产品面上实际R角。

四、测量过程分析：

第一步：工件分析。根据产品要求主要测量型面上R角数值及对边的距离。

五金零部件检测步骤分享(图1)

富彩vip第二步：工件装夹。使用吸磁式夹具装夹。

五、具体测量步骤：

测针可使用直径Φ1mm的测针。

1、测针校验：选择合适的角度，如：A0B0，A7.5B0，A7.5B90，A7.5B45等。

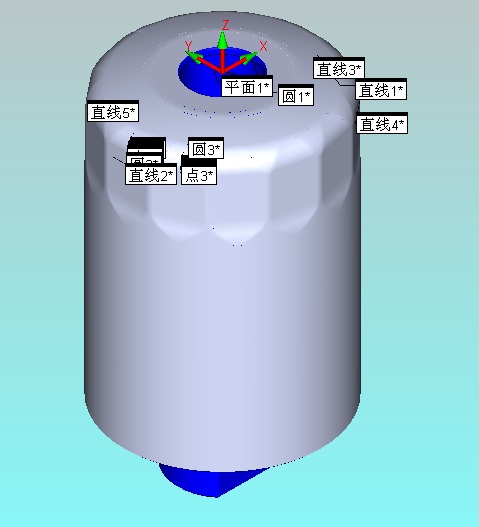

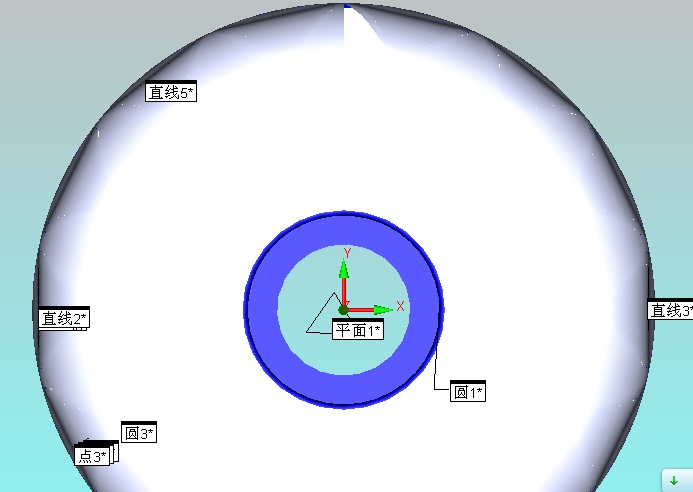

2、建立坐标系：先修改其产品，再迭代法建立坐标系。由于模型坐标在产品之外，只能通过迭代法进行构建坐标。

五金零部件检测步骤分享(图2)

五金零部件检测步骤分享(图3)

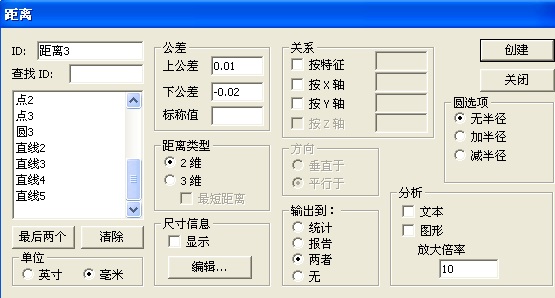

3、根据图纸要求进行测量R角数值及对边距离。

五金零部件检测步骤分享(图4)

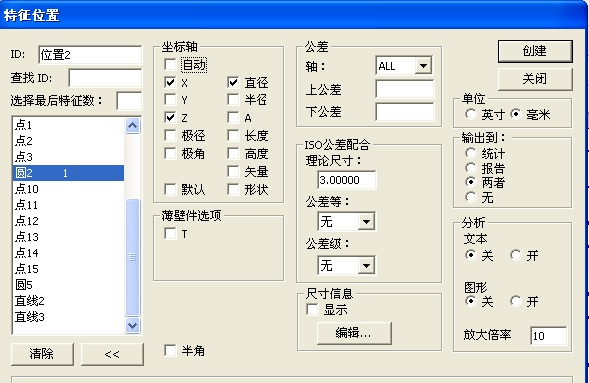

富彩vip4、使用特征位置进行评价。

五金零部件检测步骤分享(图5)

五金零部件检测步骤分享(图6)

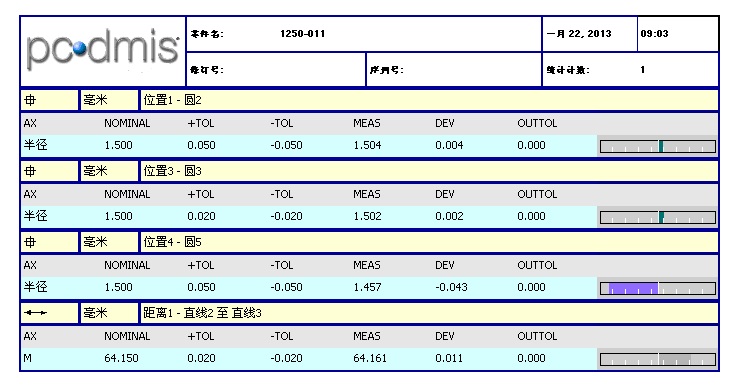

5、得出的评价，并将输出PDF格式。

五金零部件检测步骤分享(图7)

富彩vip

六、总结：

富彩vip此案例主要运用迭代法，以及测量R角，在此我们需要主要测量R角需要熟练的使用机器。

七、五金零部件检测机型推荐：

Croma三坐标测量仪；配置：TESA-M7.5-M8+2BY20
