叶片在燃气发电、航空工业，汽轮机等工业领域的应用非常重要，叶片一般分为动叶片、静叶片和导叶片三类，作为蒸汽机的“心脏”，对于尺寸上的控制十分严苛。富彩Croma Plus CMM三坐标测量仪凭借高精度、高重复性、强稳定性、专业的服务等多项优势胜任叶片测量任务。
叶片的加工工序十分复杂，有数十道铣、钳、后处理等工序，叶片曲面的加工及其检验均较复杂且精度要求非常高 ，达到微米级，必须采用专用的精密加工设备以及精确的调心装配技术。

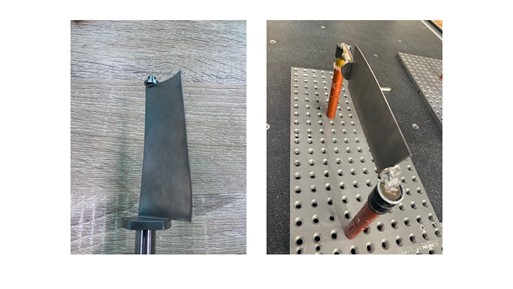

在操作Croma Plus CMM三坐标富彩vip测量仪时，所以如何正确检测叶片也是比较棘手的问题。为了尽可能多的选择特征元素，第一步装夹方式显得尤为重要，因为叶片表面本身就是样条曲线与曲面，在迭代时多使用其他位置的特诊有利于更好的定位。
富彩vip在叶片指定的位置上提取理论曲线，生成扫描后测座旋转90度，使测尖可以完整扫描到叶片的一半轮廓。另一半轮廓将测针转到未检测的另一边即可。

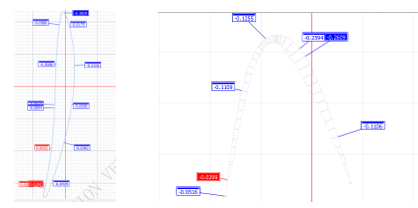

通过Croma Plus CMM三坐标测量仪测量软件Rational-Dmis自带的叶片模块生成报告，扫描完叶片之后，生成理论叶片即可看到所需数据。
报告可以生成叶片的头端、尾端、压力面，吸力面轮廓等数据。
通过SP25接触式连续扫描搭配Rational-Dmis测量叶片是经过大量实验对比后，比较合适的配置。
富彩vip1、SP25的连续扫描功能在扫描叶片的轮廓时可以用高效的速度取到更多的点，能更好的体现轮廓的实际情况。
2、Rational-Dmis有专门检测、计算叶片的模块，包括测量和多样式报告。
叶片片段轮廓
Croma Plus CMM三坐标测量仪械结构赋予了高性能的控制系统，PH10M自动旋转测座，测量精度达新高，还较大地提高了设备的测量效率。
